7 Series FPGAs 의 GTP 를 사용하지 않을 경우, GTP 관련 Pin 들은 어떻게 처리하여야 하나요?

-

7 Series FPGAs 의 GTP 를 사용하지 않을 경우, GTP 관련 Pin 들은 어떻게 처리하여야 하나요?



"7 Series FPGAs 를 사용할 경우 GTP 를 사용하지 않을 경우에 GTP 관련 Pin 들을 어떻게 하여야 하나요?" 라는 개발자분들이 문의를 많이 받아요.



##1

먼저 7 Series FPGAs 의 GTP 관련 Guide 문서를 보아야 해요.
아래 링크는 7 Series FPGAs GTP User Guide 문서랍니다.

UG482 (v1.9) - 7 Series FPGAs GTP Transceivers User Guide

위 문서의 235 페이지의 Table 5-14: GTP PCB Design Checklist 를 자~알 살펴보면 사용하지 않을 경우에 어떻게 하는지에 대한 각 Pin 별 설명이 있어요.

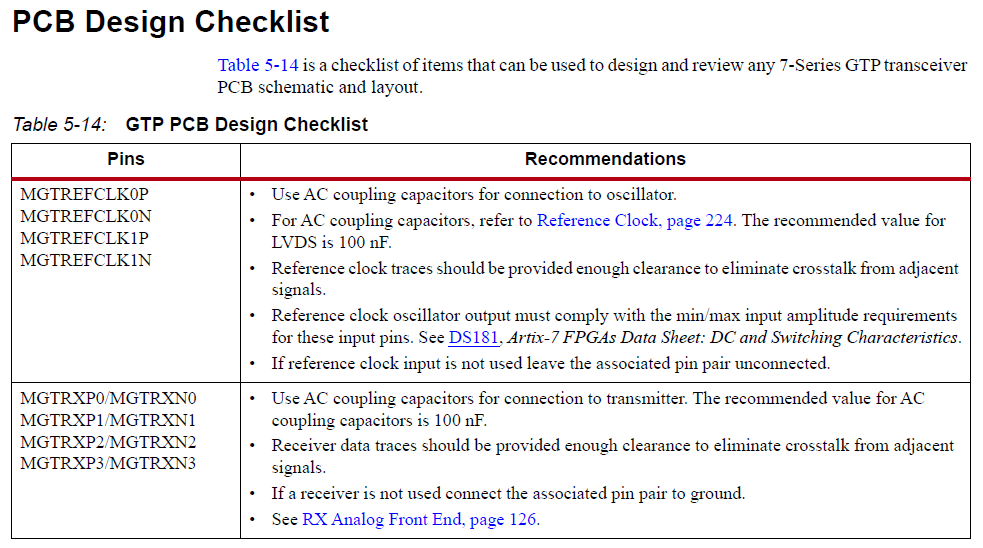

Table 5-14: GTP PCB Design Checklist



##2

Table 5-14: GTP PCB Design Checklist 에서 GTP 를 사용하지 않을 경우에 어떻게 하는지에 대한 설명을 정리하면 다음과 같아요.
  1. MGTREFCLK0P, MGTREFCLK0N
    • If reference clock input is not used, leave the associated pin pair unconnected.
  2. MGTREFCLK1P, MGTREFCLK1N
    • If reference clock input is not used, leave the associated pin pair unconnected.
  3. MGTRXP0/MGTRXN0
    • If a receiver is not used, connect the associated pin pair to ground.
  4. MGTRXP1/MGTRXN1
    • If a receiver is not used, connect the associated pin pair to ground.
  5. MGTRXP2/MGTRXN2
    • If a receiver is not used, connect the associated pin pair to ground.
  6. MGTRXP3/MGTRXN3
    • If a receiver is not used, connect the associated pin pair to ground.
  7. MGTTXP0/MGTTXN0
    • If a transmitter is not used, leave the associated pin pair unconnected.
  8. MGTTXP1/MGTTXN1
    • If a transmitter is not used, leave the associated pin pair unconnected.
  9. MGTTXP2/MGTTXN2
    • If a transmitter is not used, leave the associated pin pair unconnected.
  10. MGTTXP3/MGTTXN3
    • If a transmitter is not used, leave the associated pin pair unconnected.
  11. MGTAVTT
    • If all of the Quads in a power supply group are not used, the associated power pins can be tied to ground.
  12. MGTAVCC
    • If all of the Quads in a power supply group are not used, the associated power pins can be tied to ground.
  13. MGTRREF
    • If all of the Quads are not used, connect the associated pin pair to ground.

##3

아래의 링크를 클릭하면 7  Series FPGAs GTP Transceiver를 사용할 경우에 PCB 진행 시의 주의사항에 대한 설명을 확인할 수 있어요.

7  Series FPGAs GTP Transceiver를 사용할 경우에 PCB 진행 시의 주의사항


여러분의 FPGA 설계에 도움이 되었길 바랍니다.
그럼, 오늘도 좋은 하루 되세요.
