Xilinx Evaluation Board 를 이용한 JESD204B IP Demo 및 관련 자료

Xilinx Evaluation Board 를 이용한 JESD204B IP Demo 및 관련 자료

대부분의 ADC 관련 제품들의 Interface 가 LVDS 에서 JESD204 로 upgrade 되면서 FPGA 와의 Interface 를 위하여 JESD204B IP 의 사용을 많이 고려하게 됩니다. 물론 직접 FPGA 를 이용하여 설계할 수도 있지만, 프로젝트의 시간을 줄이려면, 유료 IP 의 사용이 불가피할 수 밖에 없어요.

##1

Xilinx 에서도 아래의 part number 로 JESD204B IP 를 제공하고 있어요. 물론 유료이지요. 하지만 Evaluation Licenase 를 사용하여 테스트하여 볼 수 있답니다. Xilinx Evaluation License 는 FPGA 에 download 하여 board level 에서의 테스트가 가능하게 합니다. 하지만 일정시간이 지나면 IP 의 동작이 멈추게 됩니다.

Part Number: EF-DI-JESD204-SITE

##2

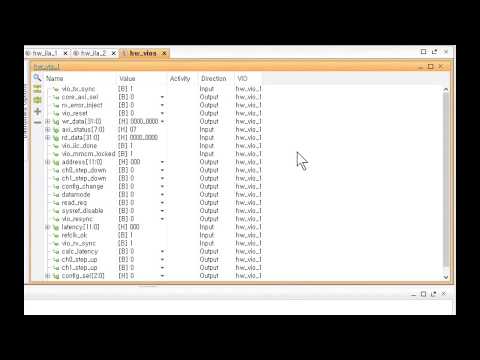

아래의 동영상 링크를 보시면 Xilinx KC705 board 에서 JESD204B IP 의 Demo 를 진행하는 동영상을 확인할 수 있어요.

##3

Xilinx 는 여러 Xilinx Evaluation Board 에서 적용할 수 있는 Demonstration Design 을 제공하고 있어요. (아래 링크의 모든 파일은 XIlinx Log-In ID가 있야 합니다)

The KC705, ZC706, VC709, AC701 and KCU105 boards are supported by JESD204 demonstration designs. The hardware demo design was created and tested with the releases indicated.
JESD204 Hardware Demo 2015.2 for 7 Series Boards (ZIP)
JESD204 Hardware Demo 2015.1 for 7 Series Boards (ZIP)
JESD204 Hardware Demo 2014.4 (ZIP)
JESD204 Hardware Demo 2014.3 (ZIP)
JESD204 Hardware Demo 2014.2 (ZIP)
JESD204 Hardware Demo 2014.1 (ZIP)

This hardware demo design is specifically for the KCU105
JESD204 Hardware Demo 2015.2 for KCU105 (ZIP)
JESD204 Hardware Demo 2015.1 for KCU105 (ZIP)
Can only be built using 2015.1 plus a core patch from AR64524
AR64524 Core Patch (ZIP)

##4

위의 내용에 대한 설명이 있는 Xilinx Site 로 아래의 링크를 참고하세요.
Xilinx Forums

##5

아래는 Analog Device에서 제공하는 JESD204B  Demo 입니다. 참고하세요.

Rapid Prototyping with JESD204B using FMC and Xilinx FPGAs

Analog Devices, Inc.

여러분의 FPGA 설계에 도움이 되었길 바랍니다.
그럼, 오늘도 좋은 하루 되세요.
