How to use LVDS_25 input to 3.3V HR bank

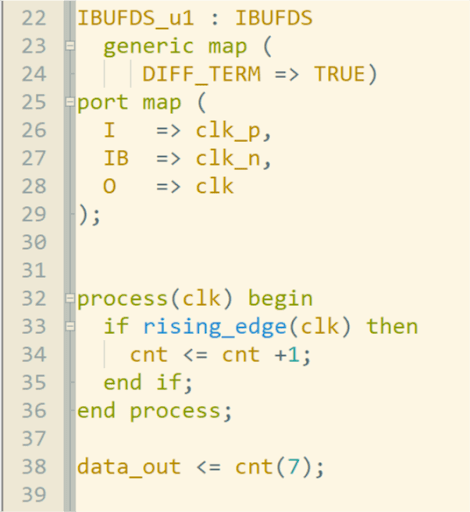

How to use LVDS_25 input to 3.3V HR bank How to use LVDS_25 input to 3.3V HR bank Xilinx 7-Series FPGA Device는 3.3V User IO로 동작할 수 있는 HR bank가 있습니다. LVDS_25는 Xilinx Standard IO 중 하나입니다. 그리고 LVDS_25를 사용하기 위해서는 Bank 전원이 반드시 2.5V로 인가되어야 합니다. 이는 User IO를 LVDS_25 output으로 사용할 경우에만 해당됩니다. LVDS_25 input의 경우는 Bank 전원으로 3.3V가 인가되어도 괜잖습니다 . 지금부터 실제로 Vivado v2018.3에서 3.3V가 인가된 bank에 LVDS_25 input design을 구현하여 Compile이 잘 되는지 살펴보겠습니다. 1. LVDS_25 input을 3.3V Bank에 적용하여 보겠습니다. 아래와 같은 schematic의 design을 예제로 사용할 것입니다. 예제에서 사용한 source code, constarints file은 test.vhd , pin_lock.xdc 입니다. Synthesis, Implementation 까지는 문제없이 진행됩니다. 하지만 Generate Bitstream 시에 아래와 같은 Error 가 발생합니다. 하나의 Bank에 3.3V LCMOS33과 2.5V LVDS_25가 함께 사용되어 문제가 된다는 error message 입니다. 그러나 LVDS_25 input의 경우는 문제가 없어야 합니다. [DRC BIVC-1] Bank IO standard Vcc: Conflicting Vcc voltages in bank 15. For example, the followin...
